OpenOffice和LibreOffice中Draw繪圖基本技巧(頁面窗格,分開,3D旋轉體) --第五篇

實作技巧篇(二)

1. 左側的「頁面窗格」：

   1. 在繪圖時，若不需要「頁面窗格」幫助檢視，則可在[檢視] / 「頁面窗格」中取消。
   2. 按[Ctrl] ＋ 滑鼠拖曳，可以複製頁面，做其他變化。若要複製3頁以上，則到將繪圖視窗向右拉動，再用[Ctrl] ＋ 滑鼠拖曳複製。 (見下圖，像圖層一樣，可以各自做改變)
   3. 也可以在「頁面窗格」內按右鍵，新增頁面，會產生一空的頁面。

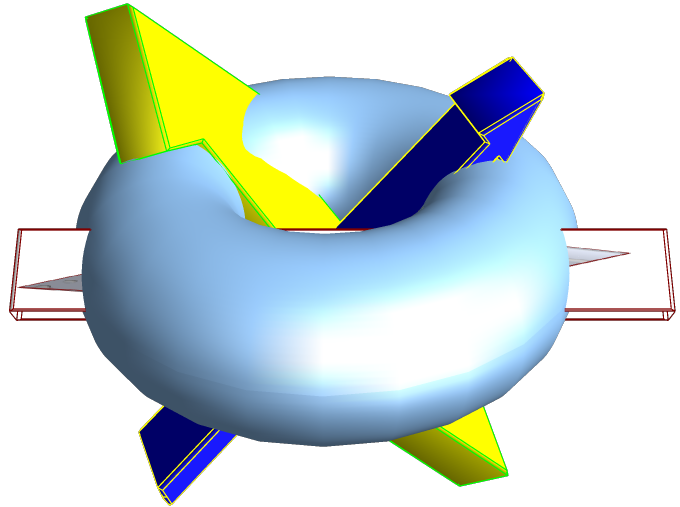

2. 用上面1.的方法，就很方便修改圖形，且可以貼來貼去，例如可以製造下一個圖。

   1. 立體圖形互相嵌入的方法為「編輯群組」，參考本blog第四篇。
   2. 先嵌入一個，「退出群組」後，再重覆2次。
   3. 用1.的方法，可以直接複製過來貼上 →搬移 →改大小、方向 →移動嵌入。

3. 功能表[修改] / [分開]：可以將一個平面圖加以分割成一條條的線(充填會消失)；(例如分割一個梯形)
   1. 用[曲線工具] / 多邊形(45度)，已填滿來畫一個梯形
   2. 選取圖形 →按功能表[修改] / [分開]，它就變成一條條直線
   3. 有旁邊點一下，再點圖中的線，已可以一條一條分開

4. 一條曲線的變化和[變成3D旋轉圖]的關係：

   1. 用[曲線]/[曲線]畫一條曲線並調整如(圖1) →右鍵/轉換 →[變成3D旋轉圖]
   2. 改變線條樣式(顏色)和區域樣式(顏色)
   3. 用[點工具]/[編輯點/插入接點] →調整改變曲線的形狀如(圖2)，再做2.

   4. 用[點工具]/[編輯點/插入接點] →調整改變曲線的形狀如(圖3、4)，再做2.


      • 由以上4條曲線的變化(由第1條線來變)，轉成3D旋轉圖的結果
        可大概了解曲線和轉為3D旋轉圖的關係。

-----上接第四篇
-----下接第六篇
